LTC7820EUFD是一款固定比例高電壓高功率開關電容器 / 充電泵控制器。該器件內置 4 個 N 溝道 MOSFET 柵極驅動器以在分壓器、倍壓器或負輸出轉換器配置中驅動外部功率 MOSFET。這款器件可從高達 72V 的輸入電壓實現一個 2:1 的降壓比、從高達 36V 的輸入電壓實現一個 1:2 的升壓比、或從高至 36V 的輸入電壓實現一個 1:1 的負輸出轉換比。每個功率 MOSFET 在一個恒定的預編程開關頻率以 50% 的占空比執行開關操作。系統效率可優化至超過 99%。LTC7820 為高功率、非隔離式中間總線應用提供了一款具故障保護功能的小巧和成本效益型解決方案。

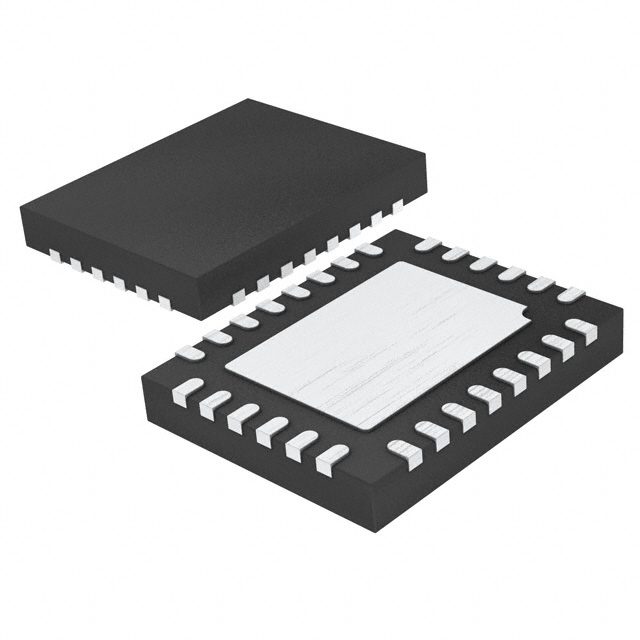

LTC7820EUFD的開關頻率可在 100kHz 至 1MHz 的范圍內進行線性設置。該器件采用耐熱性能增強型 28 引腳 QFN 封裝，并具有一些不連接的引腳以提供可承受高電壓的引腳間隔。

優勢和特點

外形扁平、高功率密度、能提供 500W 以上的功率

軟開關：99% 峰值效率和低 EMI

用于分壓器 (2:1) 的 VIN 最大值：72V

用于倍壓器 (1:2) / 負輸出轉換器 (1:1) 的 VIN 最大值：36V

寬的偏置 VCC 范圍：6V 至 72V

穩態操作的軟啟動

6.5V 至 40V EXTVCC 輸入用于改善效率

輸入電流檢測和過流保護

寬的工作頻率范圍：100kHz 至 1MHz

具可編程定時器和自動重試功能的輸出短路 / 過壓 (OV) / 欠壓 (UV) 保護

耐熱性能增強型 28 引腳 4mm x 5mm QFN 封裝

應用

總線轉換器

高功率分布式電源系統

通信系統

工業應用
