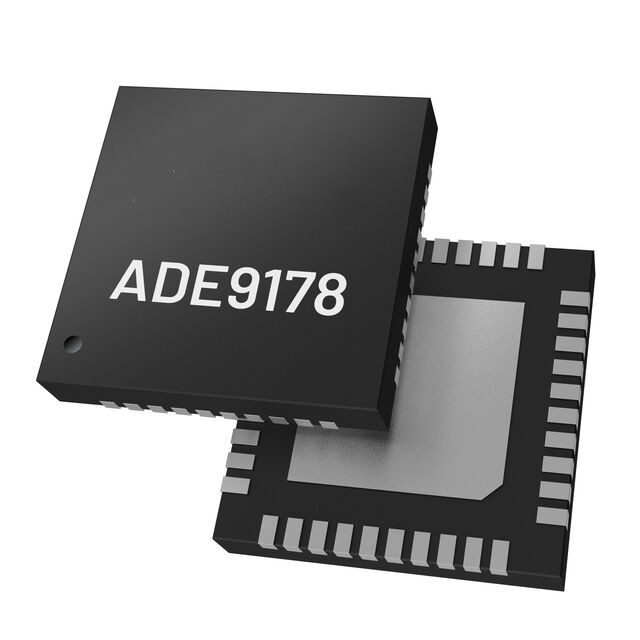

ADE9178GTL 是一款高精度三相電能測量集成電路，主要面向電動汽車供電設備 (EVSE) 市場，具有串行外設接口 (SPI) 和兩個靈活的脈沖輸出。

ADE9178GTL 的特點

計量芯片可與以下任意組合的 AFE 配合使用

可通過 4 線 SPI 支持多達 4 個 ADE9113/ADE9112/ADE9103 菊花鏈 ADC

支持多達 12 個 ADC 數據通道

用于主機 MCU 通信的 4 線 SPI 頻率高達 25 MHz

總有效能量計算

C 級精度（0.5）

使用濾波有效值計算總視在功率

反向供電/車聯網 (V2G) 應用的能量積累、導入和導出

基本電能質量功能

短時欠壓或過壓（跌落/漩渦）檢測

短時欠流或過流（突波/漩渦）檢測

線路頻率計算，精度為 10 mHz

相電壓和電流之間的角度

功率因數計算

所有 ADC 通道的可配置相位、增益和偏移校準寄存器

兩個可配置的校準頻率 (CF) 脈沖輸出

可配置：空載檢測

相序檢測

所有 ADC 通道的全周期有效值、半周期有效值和濾波有效值

支持的頻率范圍 45 Hz 至 65 Hz

四個用戶可編程中斷輸出 (IRQ)

PEN 開路故障檢測（BS 7671:2018 修正案 1:2020）

通過 UART 發送引腳傳輸波形流

數據路徑復用，允許任何 ADC 數據用于任何數據處理路徑

溫度范圍 溫度范圍：-40°C 至 +105°C

采用 5 mm × 5 mm、40 引線 TQFN-EP 封裝

ADE9178GTL 的應用

電動汽車供電設備

并聯多相電表

太陽能逆變器

能源和電力監控
