介紹：

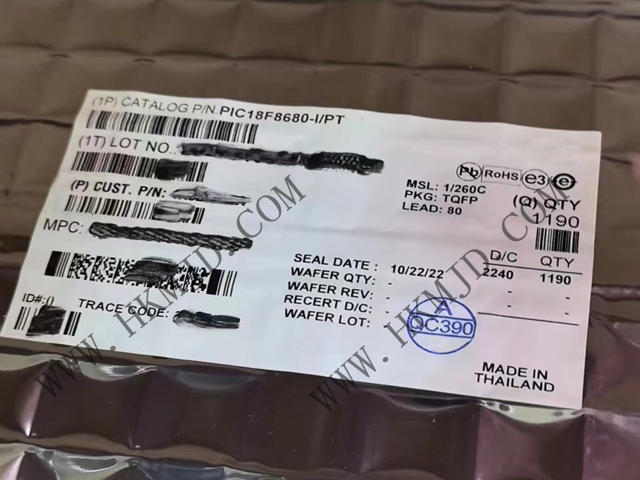

PIC18F8680-I/PT 是帶有 ECAN 模塊的 80 引腳高性能、64 KB 增強型閃存微控制器，采用高性能 RISC CPU，運行頻率高達40 MHz。該器件是Microchip 的 PIC18F8680 增強型 CAN 系列產品。
外設特點：
? 大電流灌/拉電流 25 mA/25 mA
? 4 個外部中斷引腳
? 定時器 0 模塊：8 位/16 位定時器/計數器
? Timer1 模塊：16 位定時器/計數器
? Timer2 模塊：8 位定時器/計數器
? Timer3 模塊：16 位定時器/計數器
? 次級振蕩器時鐘選項 – Timer1/Timer3
? 一個捕獲/比較/PWM （CCP） 模塊：
- 捕獲為 16 位，最大分辨率 6.25 ns（TCY/16）
- 比較為 16 位，最大分辨率 100 ns （TCY）
- PWM 輸出：PWM 分辨率為 1 至 10 位
? 增強型捕獲/比較/PWM （ECCP） 模塊：
- 與 CCP 相同的捕獲/比較功能
- 1 個、2 個或 4 個 PWM 輸出
- 可選極性
- 可編程死區時間
- 外部事件自動關閉
- 自動重啟
? 主同步串行端口 （MSSP） 模塊，具有兩種操作模式：
- 3 線 SPI（支持所有 4 種 SPI 模式）
- I2C? 主從模式
? 增強的可尋址 USART 模塊：
- 支持 RS-232、RS-485 和 LIN 1.2
- 起始位可編程喚醒
- 自動波特率檢測
? 并行從端口 （PSP） 模塊
PIC18F8680-I/PT 的規格：
核心處理器：PIC
內核規格：8 位
速度：40MHz
連接能力：CANbus，EBI/EMI，I2C，SPI，UART/USART
外設：欠壓檢測/復位，LVD，POR，PWM，WDT
I/O 數：68
程序存儲容量：64KB（32K x 16）
程序存儲器類型：閃存
EEPROM 容量：1K x 8
RAM 大?。?.25K x 8
電壓 - 供電 (Vcc/Vdd)：4.2V ~ 5.5V
數據轉換器：A/D 16x10b
振蕩器類型：外部
工作溫度：-40°C ~ 85°C（TA）
安裝類型：表面貼裝型
供應商器件封裝：80-TQFP（12x12）
封裝/外殼：80-TQFP
基本產品編號：PIC18F8680
