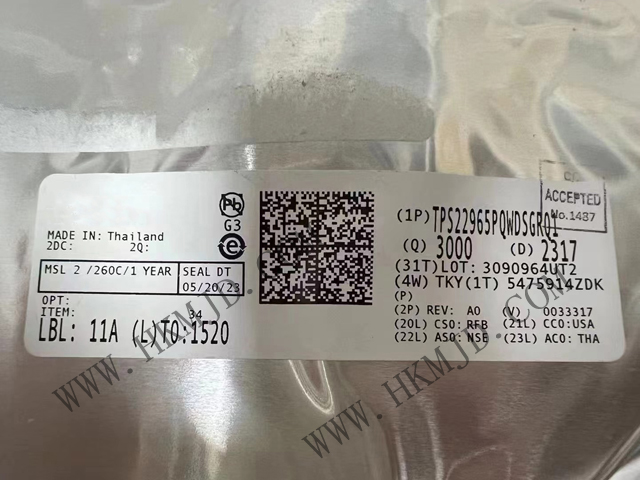

產品信息TPS22965PQWDSGRQ1是一款具有受控導通功能的小型、超低 RON 單通道負載開關。該器件包含一個可在 0.8V 至 5.5V 輸入電壓范圍內運行的 N 溝道 MOSFET，并且支持 4A 的最大持續電流。VOUT 上升時間是可配置的，因此可以減小浪涌電流。TPS22965-Q1 和 TPS22965W-Q1 …
產品信息
TPS22965PQWDSGRQ1是一款具有受控導通功能的小型、超低 RON 單通道負載開關。該器件包含一個可在 0.8V 至 5.5V 輸入電壓范圍內運行的 N 溝道 MOSFET，并且支持 4A 的最大持續電流。VOUT 上升時間是可配置的，因此可以減小浪涌電流。TPS22965-Q1 和 TPS22965W-Q1 器件包括一個 225Ω 片上負載電阻，用于在開關關閉時快速輸出放電。
特性
符合汽車應用要求
符合 AEC-Q100 標準
器件溫度等級 2：–40°C 至 +105°C（TPS22965-Q1、TPS22965N-Q1）
器件溫度等級 1：–40°C 至+125°C (TPS22965W-Q1、TPS22965NW-Q1)
器件 HBM ESD 分類等級 3A
器件 CDM ESD 分類等級 C6
提供功能安全
可幫助進行功能安全系統設計的文檔
集成型單通道負載開關
輸入電壓范圍：0.8V 至 5.5V
超低導通電阻 (RON)
VIN = 5V (VBIAS = 5V) 時，RON = 16mΩ
VIN = 3.6V (VBIAS = 5V) 時，RON = 16m?
VIN = 1.8V (VBIAS = 5V) 時，RON = 16m?
4A 最大連續開關電流
低靜態電流 (50μA)
低控制輸入閾值支持使用 1.2V、1.8V、2.5V 和 3.3V 邏輯器件
可配置上升時間
快速輸出放電 (QOD)（僅限 TPS22965-Q1 和 TPS22965W-Q1）
帶有散熱焊盤的 WSON 8 引腳封裝
應用
? 汽車電子
? 信息娛樂系統
? ADAS（高級駕駛輔助系統）
