概述

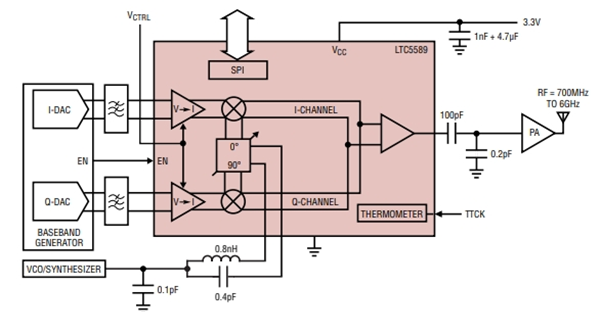

LTC5589IUF是一款專為低功率無線應用而設計的直接轉換 I/Q 調制器，其可在一個 RF 載波上實現差分基帶 I 和 Q 信號的直接調制。通過給 I 和 Q 輸入端施加 90° 相移信號可以實現單邊帶調制或邊帶抑制上變頻?？砂?I/Q 基帶輸入端口 AC 或 DC 耦合至一個具有大約 1.4V 共模電壓電平的電源。SPI 接口負責控制電源電流、調制器增益，并提供 I 和 Q 增益及相位失衡的調節以優化 LO 載波饋通和邊帶抑制?？衫谜也ɑ蚍讲?LO 驅動來驅動 LO 端口。LO 和 RF 端口上的一個固定 LC 網絡可覆蓋 700MHz 至 6GHz 的工作范圍?？蓡右粋€片內溫度計以補償增益-溫度變化。
LTC5589 采用一個片內二極管能夠完成更加準確的溫度測量。此外，還可以采用一個連續模擬增益控制 (VCTRL) 引腳來實現快速功率控制。
主要特性
頻率范圍：700MHz 至 6GHz
低功率：2.7V 至 3.6V 電源；29.5mA
低的 LO 載波泄漏：在 1.8GHz 時為 –43dBm
邊帶抑制：在 1.8GHz 時為 –50dBc
輸出 IP3：在 1.8GHz 時為 19dBm
低RF 輸出噪聲層：-157dBm/Hz (在 30MHz 偏移、PRF = 1.8dBm、fRF = 2.17GHz)
正弦波或方波 LO 驅動
SPI 控制：
可調增益： 19dB (1dB 步進)
產生的電源電流：9mA 至 39mA
I/Q 偏移調節：–64dBm LO 載波泄漏
I/Q 增益 / 相位調節：–1dBc 邊帶抑制
24 引腳 4mm x 4mm 塑料 QFN 封裝
應用領域
LTC5589IUF適用于多種無線應用，包括：
無線傳聲器
電池供電型無線電裝置
矢量調制器
2.45GHz 至 5.8GHz 發送器
軟件定義無線電 (SDR)
軍用無線電
