ADN4651BRWZ采用磁耦合技術，支持 ?600 Mbps傳輸速率?，并兼容TIA/EIA-644-A標準，適用于工業自動化、通信設備及醫療儀器等高可靠性場景?。

技術參數（ADN4651BRWZ）

?電源電壓?：2.375 V至3.6 V?。

?最大功率耗散?：2780 mW?。

?封裝形式?：20引腳SOIC封裝?

?工作溫度范圍?：-40°C至+125°C?

由于其獨特的高速傳輸速率和低抖動特性，使ADN4651BRWZ器件在需要高可靠性和高速數據傳輸?shù)膽?yīng)用中具有明顯優勢。

介紹

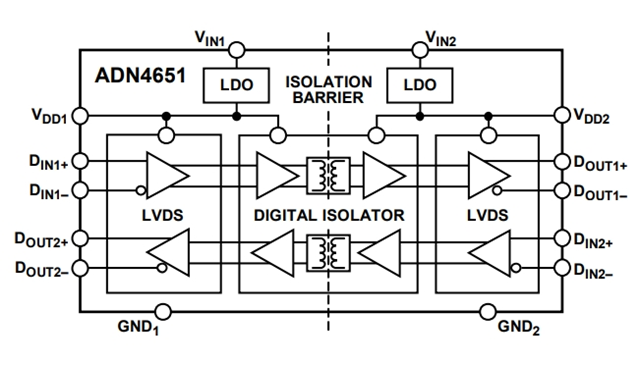

ADN4651BRWZ是一款信號隔離式、低壓差分信號(LVDS)緩沖器，數據速率高達600 Mbps，并且具有極低的抖動。該器件集成iCoupler技術，增強了高速工作性能，可提供符合TIA/EIA-644-A標準的LVDS驅動器和接收器電隔離。從而實現LVDS信號鏈的直接隔離。

該器件提供多種通道配置，ADN4651BRWZ上的LVDS接收器內置故障安全機制，確保當輸入浮動、短路或沒有驅動而端接時，對應LVDS驅動器輸出為邏輯1。

LVDS和隔離電路采用2.5V電源，ADN4651BRWZ提供高速工作和低抖動。集成片上LDO采用外部3.3V電源可以提供需要的2.5V電源。額定溫度范圍為寬工業溫度范圍，ADN4651BRWZ采用20引腳寬體SOIC封裝，具有5kV rms隔離。

ADN4651BRWZ具有以下主要特點：

5 kV rms LVDS隔離器

符合TIA/EIA-644-A LVDS標準

4.5 ns最大傳播延遲

151 ps最大峰峰值抖動（600 Mbps）

100 ps最大脈沖偏斜

不同器件通道間偏斜：最大600 ps

2.5 V或3.3 V電源

-75 dBc電源紋波抑制和毛刺抑制

±8 kV IEC 61000-4-2 ESD隔離保護

高共模瞬變抗擾度： >25 kV/μs

具有600Mbps PRBS或300 MHz時鐘，ADN4651BRWZ符合EN55022 B類輻射標準

安全和法規認證（RW-20封裝）

UL（申請中） 1分鐘5,000 V rms，符合UL 1577

CSA元件驗收通知#5A（申請中）符合VDE標準證書（申請中）

DIN V VDE V 0884-10 (VDE V 0884-10):2006-12

VIORM = 424 V峰值

對于開路、短路和端接輸入，ADN4651BRWZ具有故障安全功能，確保輸出高電平

工作溫度范圍： -40℃至+125℃

5kV rms，ADN4651BRWZ采用SOIC-W20封裝，爬電距離與電氣間隙為7.6 mm

應用場景

該器件適用于多種應用場景，包括：

模擬前端（AFE）隔離?：ADN4651BRWZ用于隔離模擬信號，提高系統的穩定性和可靠性。?

數據平面隔離?：ADN4651BRWZ在高速數據通信中提供隔離，防止信號干擾和地環路問題。

隔離高速時鐘和數據鏈路?：ADN4651BRWZ確保時鐘和數據信號的準確傳輸，避免干擾。

隔離式串行外設接口（SPI）?：ADN4651BRWZ在需要高速、高可靠性的SPI通信中應用廣泛。
