LT4293HMS：符合LTPoE++?/IEEE 802.3bt 受電設備 (PD) 控制器

介紹

LT4293HMS是一款符合 LTPoE++/IEEE 802.3af/at/bt 標準的受電設備 (PD) 接口控制器。T2P 輸出在可用功率的相互識別和協商期間會區分 LTPoE++ 和 IEEE 802.3bt 供電設備 (PSE)。

LT4293HMS采用外部低 RDS(ON) N 通道熱插拔 MOSFET，支持 LT4320/LT4321 理想電橋，可提高端到端功率傳輸效率并取消昂貴的散熱片。LT4293HMS還包括電源正常狀態輸出、板載特征電阻器、欠壓鎖定和熱保護功能。啟動浪涌電流可通過外部電容器進行調節。借助于 AUX 引腳，LT4293HMS支持低至 9V 的輔助功率覆蓋。

通過更改外部組件，LT4293HMS可配置為支持所有可能的 LTPoE++、802.3bt、802.3at 和 802.3af 功率級別。與 LT4275 和 LT4294 系列 PD 接口控制器之間具有引腳兼容性，可實現 LTPoE++ PD 與符合 IEEE 802.3bt 標準的 PD 之間的輕松遷移。

LT4293HMS主要特點包括：

LTPoE++?/IEEE 802.3bt 受電設備 (PD) 控制器

最高支持 90W PD

區分 LTPoE++ 和 IEEE 802.3bt PSE

5 事件分類感知

卓越的浪涌保護（100V 絕對最大值）

寬結溫范圍（–40°C 至 125°C）

過溫保護

集成特征電阻器

通過外部熱插拔 N 通道 MOSFET 實現最低功耗和最高系統效率

支持低至 9V 的可配置輔助電源

與 LT4275A/B/C 和 LT4294 之間實現引腳兼容

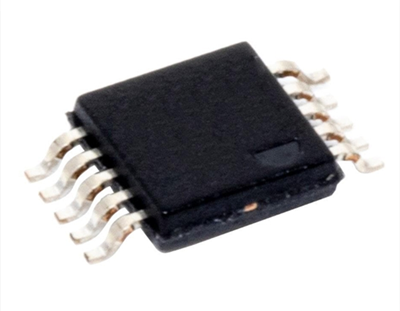

采用 10 引腳 MSOP封裝

應用領域

LT4293HMS廣泛應用于以下領域：

1. ?工業自動化與智能控制系統?

LT4293HMS通過支持高達90W的功率輸出?，廣泛應用于工業自動化設備的供電系統，如PLC（可編程邏輯控制器）、傳感器網絡和實時監控設備。其外部熱插拔N通道MOSFET設計?，可顯著降低功率損耗并提升系統穩定性，適用于嚴苛的工業環境。

2. ?智能樓宇與安防系統?

在智能樓宇中，LT4293HMS為IP攝像頭、門禁系統和樓宇自動化控制器提供可靠供電。其支持LTPoE++和IEEE 802.3bt標準?，能夠通過單根以太網線纜同時傳輸數據和電力，簡化布線復雜度并降低部署成本。

3. ?網絡通信設備?

LT4293HMS適用于5G基站、路由器和交換機等高帶寬網絡設備。其通過5事件分級檢測功能?，精確識別供電設備（PSE）類型并動態調整功率分配，確保高效能源利用和網絡設備穩定運行。

4. ?醫療電子設備?

在便攜式醫療設備（如監護儀和診斷儀器）中，LT4293HMS提供低至9V的輔助電源覆蓋?，支持設備在寬電壓范圍內穩定工作。其熱保護和欠壓鎖定功能?，可防止因電源波動導致的設備故障，保障醫療系統的安全性。

5. ?物聯網（IoT）終端設備?

LT4293HMS的高集成度與低功耗特性?，使其成為物聯網傳感器、網關和邊緣計算節點的理想選擇。其支持與LT4320/LT4321理想電橋協同工作?，提升端到端功率傳輸效率，減少散熱需求，延長設備使用壽命。

技術參數

產品編號：LT4293HMS

包裝：卷帶（TR）

零件狀態：在售

類型：控制器（PD）

通道數：1

功率 - 最大值：90 W

內部開關：無

輔助作用：是

標準：802.3at（PoE+），802.3af（PoE），802.3bt，LTPoE++

電壓 - 供電：60V

電流 - 供電：2mA

工作溫度：-40°C ~ 125°C（TJ）

安裝類型：表面貼裝型

封裝/外殼：10-MSOP（0.118"，3.00mm 寬）

如果您需要采購LT4293HMS產品，可以通過訪問本公司網站www.cyprusfundmanagement.com聯系明佳達電子。
