AD9257BCPZ-40模數轉換器：8通道、14位、40Msps、串行LVDS、1.8 V ADC
產品特色
1、小尺寸：一個小型封裝中集成8個ADC，節省空間。
2、AD9257BCPZ-40采用低功耗設計。
3、易于使用：數據時鐘輸出(DCO)的工作頻率高達455 MHz，AD9257BCPZ-40支持雙倍數據速率(DDR)操作。
4、使用靈活：SPI控制提供豐富靈活的特性，可滿足各種特定系統的需求。
5、與AD9637（8通道12位ADC）引腳兼容。
介紹

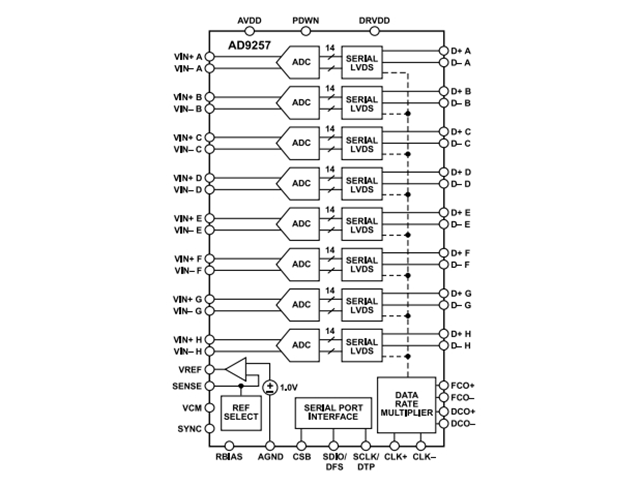

AD9257BCPZ-40是一款8通道、14位、40MSPS模數轉換器(ADC)，內置片內采樣保持電路，專門針對低成本、低功耗、小尺寸和易用性而設計。該ADC具有杰出的動態性能與低功耗特性，適合要求小尺寸封裝的應用。AD9257BCPZ-40采用1.8 V單電源供電以及LVPECL/CMOS/LVDS兼容型采樣速率時鐘信號，以便充分發揮其工作性能。無需外部基準電壓源或驅動器件即可滿足許多應用需求。
AD9257BCPZ-40會自動倍乘采樣速率時鐘，以便產生合適的LVDS串行數據速率。它提供一個數據時鐘輸出(DCO)用于在輸出端捕獲數據，以及一個幀時鐘輸出(FCO)用于發送新輸出字節信號。它還支持獨立關斷各通道；禁用所有通道時，典型功耗低于2 mW。
此外，AD9257BCPZ-40還內置多種功能特性，可充分提高器件的靈活性，盡可能降低系統成本，例如可編程時鐘與數據對準、生成可編程數字測試碼等?？色@得的數字測試碼包括內置固定碼和偽隨機碼，以及通過串行端口接口(SPI)輸入的用戶自定義測試碼。

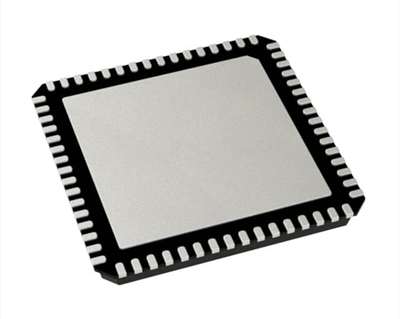

AD9257BCPZ-40采用符合RoHS標準的64引腳LFCSP封裝。額定溫度范圍為?40°C至+85°C工業溫度范圍。
應用領域
AD9257BCPZ-40適用于多種應用場景，包括：
醫療成像和無創超聲檢測
便攜式超聲和數字波束形成系統
正交和分集無線電接收器
光纖網絡
測試設備
AD9257BCPZ-40主要特點包括：
低功耗：360 mW（40Msps），功率選項可調整
信噪比(SNR)：75.9 dB
無雜散動態范圍(SFDR)：91.6 dBc（至奈奎斯特頻率）
差分非線性(DNL) = ±0.6 LSB（典型值）；積分非線性(INL) = ±1.1 LSB（典型值）
串行LVDS（ANSI-644，默認）
低功耗，減少信號選項（類似于IEEE 1596.3）
數據時鐘輸出和幀時鐘輸出
650 MHz全功率模擬帶寬
2 V p-p輸入電壓范圍
1.8 V電源供電
串行端口控制
全芯片及單一通道省電模式
靈活的位定向
生成內置及用戶自定義數字測試碼
可編程時鐘與數據對準
可編程輸出分辨率
待機模式
