LTC2380IMS-24：24 位、2Msps、低功率 SAR ADC
主要特性
高精度?：LTC2380IMS-24具有出色的線性度和低噪聲特性，適用于高精度測量應用。
高動態范圍?：LTC2380IMS-24提供145dB動態范圍，確保信號的準確轉換。
低功耗?：適合需要長時間運行的設備。
靈活的讀取模式?：LTC2380IMS-24支持分布式讀取和鏈模式，便于與微控制器通信。
這些特性使得LTC2380IMS-24廣泛應用于工業控制、測量儀表等領域，能夠滿足這些領域?qū)Ω呔群透邉討B(tài)范圍ADC的需求?。
介紹

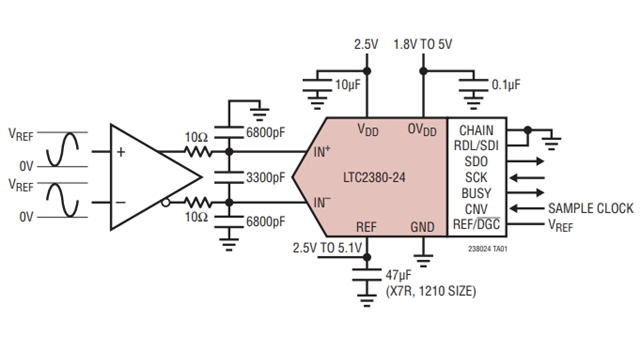

LTC2380IMS-24是一款低噪聲、低功率、高速 24 位逐次逼近型寄存器 (SAR) ADC，其具有一個集成型數字平均濾波器。它采用一個 2.5V 工作電源，具有一個 ±VREF 全差分輸入范圍，且 VREF 的變化范圍從 2.5V 至 5.1V。LTC2380IMS-24僅消耗 28mW 功率，并實現了 ±3.5ppm INL (最大值) 和無漏失碼 (在 24 位)。
LTC2380IMS-24具有一個易用的集成型數字平均濾波器，該濾波器能夠?qū)?1 至 65536 個轉換結果進行實時平均，并顯著地把動態范圍從 101dB (在 1.5Msps) 改善至 145dB (在 30.5sps)。不需要單獨的編程接口或配置寄存器。
高速 SPI 兼容型串行接口支持 1.8V、2.5V、3.3V 和 5V 邏輯，同時還擁有一種菊鏈模式。LTC2380IMS-24在轉換操作之間自動斷電，從而減少了較低采樣速率條件下的功率耗散。
主要參數
產品：LTC2380IMS-24
類型：ADC
分辨率：24 bit
通道數量：1 Channel
采樣比：2 MS/s
輸入類型：Differential
結構：SAR
模擬電源電壓：2.5 V
封裝/箱體：MSOP-16
開發套件：DC2289A-A
DNL - 微分非線性：0.2 LSB
INL - 積分非線性：8.4 LSB
Pd-功率耗散：28 mW
參考類型：External
SFDR - 無雜散動態范圍：120 dB
關閉：Shutdown
SINAD - 信噪和失真率：100 dB
THD - 總諧波失真：- 117 dB
應用領域
LTC2380IMS-24廣泛應用于需要高精度、高動態范圍ADC的電子設備中，包括：
地震學
能源勘探
醫療成像
高速數據采集
工業過程控制
ATE (自動測試設備)
如需獲取單通道模數轉換器【LTC2380IMS-24】樣品或采購詢價，可以通過訪問其官網 www.cyprusfundmanagement.com 聯系明佳達電子。
