?LM15851NKE：12 位、4.0GSPS、射頻采樣寬帶接收器
主要特性
出色的噪聲和線性性能，最高可達 FIN = 3GHz 以上
可配置數字下變頻器 (DDC)
抽取因數范圍為 4 至 32（復雜基帶輸出）
在 4x 抽取率和 4000MSPS 條件下，可用輸出帶寬為 800MHz
在 32x 抽取率和 4000MSPS 條件下，可用輸出帶寬為 100MHz
低引腳數目 JESD204B 子類 1 接口
自動優化輸出通道計數
嵌入式低延遲信號范圍指示
低功耗
此外，LM15851NKE的主要規格包括：
最大采樣率：4000MSPS
最小采樣率：1000MSPS
DDC 輸出字大?。?5 位復數（共 30 位）
三階互調失真 (IMD3)：?64dBc（?13dBFS 時，F(xiàn)IN = 2140MHz ± 30MHz）
全功率帶寬 (FPBW) (–3dB)：3.2GHz））
電源電壓：1.9V 和 1.2V
功耗
10 倍抽取率 (4000MSPS)：2W
斷電模式：< 50mW
應用領域
LM15851NKE廣泛應用于以下領域：
? 無線基礎設施
? RF 采樣軟件定義無線電
? 寬帶微波回程
? 電纜數據服務接口規范 (DOCSIS)/電纜基礎設施
描述

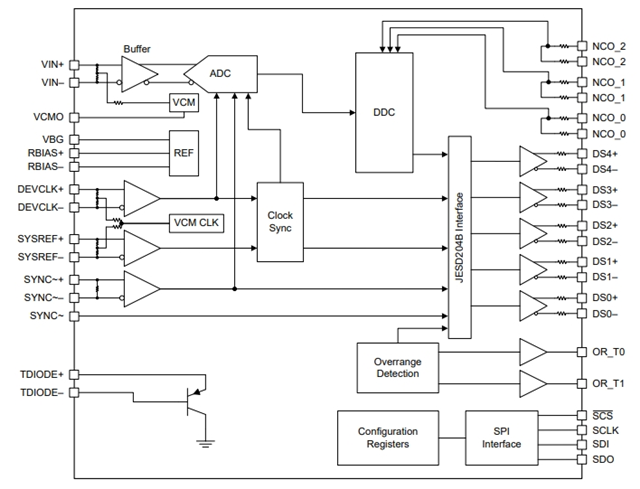

?LM15851NKE是一款12位射頻采樣寬帶接收器，主要用于需要寬帶采樣的各種應用，特別是在通信、測試儀器和雷達系統中表現出色。德州儀器 (TI) 的千兆次采樣模數轉換器 (ADC) 技術支持采用射頻直接對大范圍頻譜采樣。集成 DDC（數字下變頻器）可進行數字濾波和下變頻轉換。所選頻率塊適用于 JESD204B 串行接口。數據以基帶 15 位復數信息形式輸出，以減輕下游處理壓力。根據數字下變頻器 (DDC) 抽取率和鏈接輸出率設置，該數據將通過串行接口的 1 至 5 通道輸出。

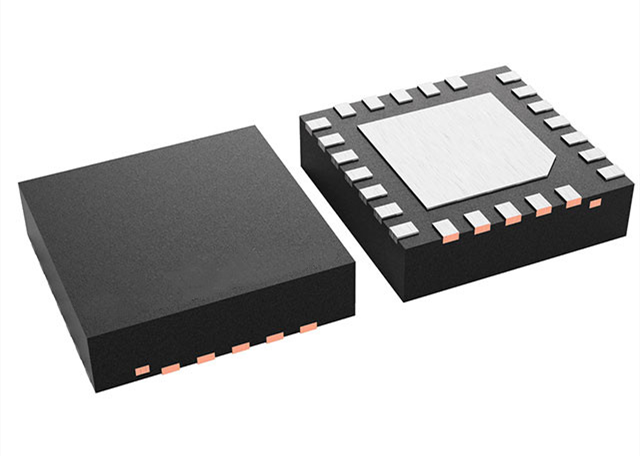

LM15851NKE器件采用68 引腳超薄四方扁平無引線 (VQFN) 封裝。該器件的工業環境運行溫度范圍為 –40°C ≤ TA ≤ 85°C。
