Renesas 9ZXL1951DNHGI時鐘緩沖器是第二代、性能增強型DB1900ZL衍生規范緩沖器。以下是其核心特性：
借助帶有85Ω Zout的LP-HCSL輸出，可避免使用76個終端電阻，從而節省130mm2的面積
8個OE#引腳可配置為控制多達16路輸出，便于電源管理
9個可選SMBus地址，用于多個器件共享同一個SMBus段
可選擇的PLL帶寬最大限度地降低級聯PLL拓?fù)渲械亩秳臃逯?/span>
PLL帶寬的硬件/SMBus控制和旁路更改模式，無需電源周期
擴頻兼容軌道擴展輸入時鐘，用于降低EMI
支持100MHz PLL模式UPI
DIF輸入和DIF輸出位于外排引腳上，便于電路板布線
6mm x 6mm雙排80-GQFN超小型19路輸出Z緩沖器
支持PCIe時鐘架構：
共同時鐘 (CC)
獨立基準 (IR)，帶或不帶擴頻
輸出特性：
19個低功耗 (LP) HCSL輸出對，帶85Ω Zout
9ZXL1951DNHGI通過固定外部反饋機制降低漂移，并優化了EMI性能，適用于對時鐘穩定性要求嚴格的場景。 ?
簡介

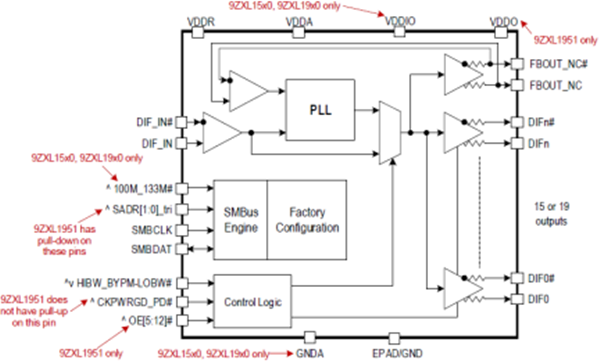

該時鐘緩沖器與9ZXL1951A引腳兼容，并具有更高的相位抖動性能。9ZXL1951DNHGI緩沖器設有8個可通過SMBus進行配置的OE#引腳，最多可控制器件19路輸出中的16路。9ZXL1951DNHGI緩沖器采用6mm x 6mm QFN封裝，可最大限度節省空間。9ZXL1951DNHGI緩沖器包括固定外部反饋，從而為關鍵QPI/UPI應用保持低漂移。9ZXL1951DNHGI緩沖器適用于服務器、存儲、網絡和SSD。
典型應用
9ZXL1951DNHGI主要用于：
? 服務器
? nVME 存儲
? 聯網
? 加速器
? 工業
此外，9ZXL1951DNHGI還具備以下主要規格：
PLL：是
主要用途：Intel QPI，PCI Express（PCIe）
輸入：時鐘
輸出：HCSL
電路數：1
比率 - 輸入:輸出：1：19
差分 - 輸入:輸出：是/是
頻率 - 最大值：400MHz
電壓 - 供電：3.135V ~ 3.465V
工作溫度：-40°C ~ 85°C
安裝類型：表面貼裝型
封裝/外殼：80-VFQFN
