ADI ADF4356BCPZ是一款集成VCO的6.8 GHz寬帶頻率合成器
概述
ADF4356結合外部環路濾波器和外部參考頻率使用時,可實現小數N分頻或整數N分頻鎖相環(PLL)頻率合成器。其他頻率輸出的一系列分頻器可實現53.125 MHz至6800 MHz的工作頻率。
ADF4356具有集成VCO,其基波輸出頻率范圍為3400 MHz至6800 MHz。此外,VCO頻率可進行1、2、4、8、16、32或64分頻,因此用戶可以產生低至53.125 MHz的RF輸出頻率。對于要求隔離的應用,RF輸出級可以實現靜音。靜音功能既可以通過引腳控制,也可以通過軟件控制。
所有片內寄存器均通過簡單的三線式接口進行控制。ADF4356采用3.15 V至3.45 V的模擬和數字電源工作,并帶有4.75 V至5.25 V的電荷泵和VCO電源。此外,ADF4356還內置硬件和軟件掉電模式。
應用
? 無線基礎設施(LTE、W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS)
? 點到點/點到多點微波鏈路
? 衛星/VSAT
? 測試設備/儀器儀表
? 時鐘產生
特性
RF輸出頻率范圍:53.125 MHz至6800 MHz
整數通道:?227 dBc/Hz
小數通道:-225 dBc/Hz
集成RMS抖動(1 kHz至20 MHz):6 GHz輸出為97 fs
小數N分頻頻率合成器和整數N分頻頻率合成器
與ADF4355引腳兼容
高分辨率、52位模數
工作頻率高達125 MHz的鑒頻鑒相器(PFD)
參考輸入頻率達600 MHz
在?40°C至+85°C范圍內維持鎖頻
低相位噪聲電壓控制振蕩器(VCO)
可編程1、2、4、8、16、32或64分頻輸出
模擬和數字電源:3.3 V
電荷泵和VCO電源:5.0 V(典型值)
邏輯兼容性:1.8 V
可編程輸出功率水平
RF輸出靜音功能
ADIsimPLL設計工具支持

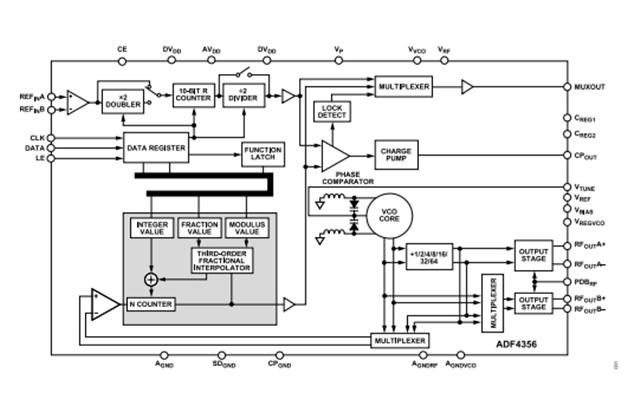

框圖
