DS280MB810ZBLR是一款超低功耗、高性能八通道線性均衡器,支持?jǐn)?shù)據傳輸速率高達 28Gbaud NRZ 的多速率、多協議接口。
產品說明
DS280MB810 是一款超低功耗、高性能八通道線性均衡器,支持?jǐn)?shù)據傳輸速率高達 28Gbaud NRZ 的多速率、多協議接口。該器件可用于擴展長度范圍并提高背板、前端口和芯片間應用的高速串行鏈路的穩健性。
DS280MB810 在每對相鄰?fù)ǖ乐g都具有一個完整的 2x2 交叉點開關,支持 2 到 1 多路復用和 1 到 2 多路分解應用,可實現故障轉移冗余,以及有助于 PCB 布線的信號交叉。交叉點可通過引腳或 SMBus 寄存器接口進行控制。
DS280MB810 將小型封裝尺寸、經優化的高速信號退出和引腳兼容的重定時器相結合,使其成為高密度背板應用的理想之選。憑借簡化的均衡控制、低功耗和超低附加抖動特性,該器件適用于 100G-SR4/LR4/CR4 等前端接口。8mm x 13mm 小型封裝適用于 QSFP、SFP、CFP 和 CDFP 等多種標準前端口連接器,并且無需散熱器。
特性
? 支持高達 28Gbaud NRZ 接口的八通道多協議線性均衡器
? 具有引腳或寄存器控制的集成 2x2 交叉點,適用于多路復用器、扇出和信號交叉應用
? 低功耗:93mW/通道(典型值)
? 無需散熱器
? 無縫支持鏈路協商、自動協商和前向糾錯 (FEC) 直通功能的直線均衡
? 頻率為 14GHz 時,可將信道范圍擴展 17dB+,超出常規 ASIC-to-ASIC 功能
? 超低延遲:100ps(典型值)
? 低附加隨機抖動
? 采用集成 RX 交流耦合電容的 8mm x 13mm BGA小封裝,適用于簡易直通布線
? 獨特引腳可實現在封裝下方布置高速信號布線
? 提供交叉點的兼容引腳重定時器
? 2.5V ±5% 單電源
? 工作溫度范圍:–40°C 至 +85°C
應用
? 背板和中板信號分配和均衡
? 實現故障轉移冗余的多路復用器和多路信號分離器
? 前端口眼開口和信號分配,適用于端口之間的轉換

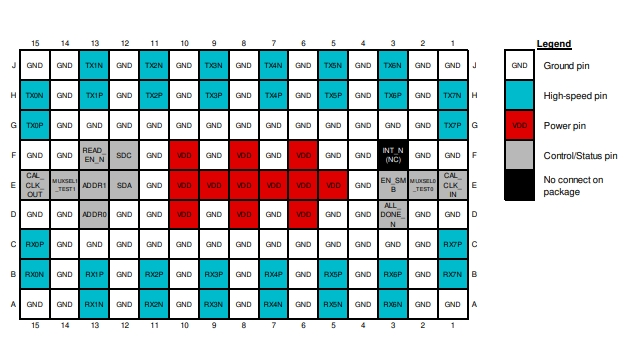

引腳圖
