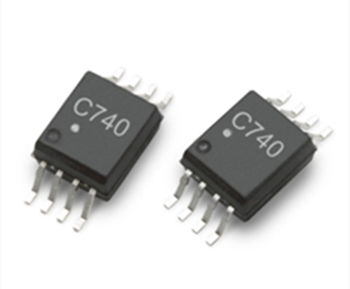

Broadcom ACPL-C740-500E ?Sigma-Delta調制器適用于故障安全設計。隔離式ADC具有高可靠性、小尺寸、卓越的隔離度和過熱性能,可讓電機驅動設計人員精確測量電流。
概述
ACPL-C740 Σ-Δ調制器基于光耦合技術,可將模擬輸入信號轉換為高速數據流并帶有電流隔離。ACPL-C740采用5V電源供電,動態范圍為83dB,帶有指定的數字濾波器。±200mV(滿量程±320mV)的差分輸入非常適合用于直接連接分流電阻。該輸入還可用于應用中的其他低電平信號源。ACPL-C740具有模擬輸入,可通過板載時鐘并借助Σ-Δ過采樣進行連續采樣。信號信息包含在調制器數據中,數據密度具有20MHz的數據速率。然后,這些數據經過編碼跨隔離邊界進行傳輸,它們得到恢復并被解碼成數字1和0的高速數據流。
ACPL-C740具有可靠的增強絕緣和高工作絕緣電壓,最小絕緣穿透距離 (DTI) 為0.5mm,適用于故障安全設計。隔離式ADC具有高可靠性、小尺寸、卓越的隔離度和過熱性能,可讓電機驅動設計人員精確測量電流。
參數
產品種類:光隔離放大器
RoHS: 詳細信息
輸出類型:模數轉換器 - ADC
通道數量:1
絕緣電壓:5000 Vrms
電源電壓-最大:5.5 V
電源電壓-最?。? V
封裝 / 箱體:SSO-8
最小工作溫度:- 40°C
最大工作溫度:+ 110°C
安裝風格:SMD/SMT
放大器類型:隔離
Ib - 輸入偏流:30 nA
隔離類型:Optic
工作電源電流:10 mA
參考電壓:320 mV
特征
卓越的光學隔離和絕緣性
20MHz內部時鐘
1位、二階Σ-Δ調制器
16位分辨率,無失碼(12位ENOB)
83dB SNR
2μV/°C最大失調漂移
用于數字接口的3V至5.5V寬電源電壓范圍
±1%增益誤差
內部基準電壓
±200mV線性范圍,采用5V單電源(±320mV滿量程)
工作溫度范圍:?40°C至+110°C
SSO-8封裝
25kV/μs共模瞬態抑制
安全和法規批準:
IEC/EN/DIN EN 60747-5-5: 1414工作絕緣電壓
UL 1577:1分鐘5000Vrms的隔離電壓
CSA:元件認可通知#5
應用
伺服驅動器和電機
電機相位和供電軌電流檢測
電源逆變器電流檢測
工業過程控制
數據采集系統
通用電流檢測
傳統電流變送器的替代品
