最新資訊LMG3522R050RQSR GaN FET 具有集成式驅動器和保護功能，適用于開關模式電源轉換器，可讓設計人員實現更高水平的功率密度和效率。
產品說明
LMG3522R050RQSR GaN FET 具有集成式驅動器和保護功能，適用于開關模式電源轉換器，可讓設計人員實現更高水平的功率密度和效率。

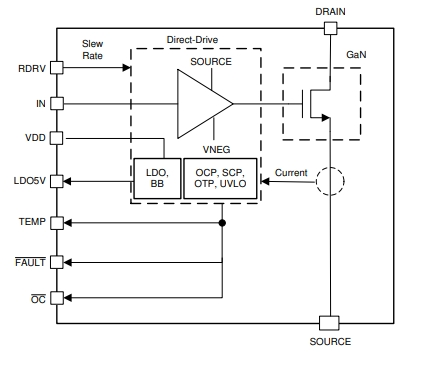

LMG3522R050 集成了一個硅驅動器，可實現高達 150V/ns 的開關速度。與分立式硅柵極驅動器相比，TI 的集成式精密柵極偏置可實現更高的開關 SOA。這種集成特性與 TI 的低電感封裝技術相結合，可在硬開關電源拓?fù)渲刑峁└蓛舻拈_關和超小的振鈴。可調柵極驅動強度允許將壓擺率控制在 15V/ns 至 150V/ns 之間，這可用于主動控制 EMI 并優化開關性能。
高級電源管理功能包括數字溫度報告和故障檢測。GaN FET 的溫度通過可變占空比 PWM 輸出進行報告，這可簡化器件加載管理。報告的故障包括過熱、過流和 UVLO 監控。
特性
? 具有集成柵極驅動器的 650V GaN-on-Si FET
– 集成高精度柵極偏置電壓
– 200V/ns FET 釋抑
– 3.63.6MHz 開關頻率
– 15-V/ns 至 150V/ns 壓擺率，用于優化開關性能和緩解 EMI
– 在 7.5V 至 18V 電源下工作
? 強大的保護
– 響應時間少于 100ns 的逐周期過流和鎖存短路保護
– 硬開關時可承受 720V 浪涌
– 針對內部過熱和 UVLO 監控的自我保護
? 高級電源管理
– 數字溫度 PWM 輸出
? 頂部冷卻 12mm × 12mm VQFN 封裝將電氣路徑和散熱路徑分開，可實現更低的電源環路電感
應用
? 開關模式電源轉換器
? 商用網絡和服務器 PSU
? 商用通信電源整流器
? 光伏逆變器和工業電機驅動器
? 不間斷電源
