描述：SPC560B50L5C6E0X是一款基于Power Architecture嵌入式類別構建的下一代微控制器。SPC560B50x系列32位微控制器是集成式汽車應用控制器的最新成果。它屬于一個不斷擴大的專注于汽車的產品系列，旨在應對汽車內的下一波車身電子應用。該汽車控制器系列的先進且經濟高效…
描述：
SPC560B50L5C6E0X是一款基于Power Architecture嵌入式類別構建的下一代微控制器。SPC560B50x系列32位微控制器是集成式汽車應用控制器的最新成果。它屬于一個不斷擴大的專注于汽車的產品系列，旨在應對汽車內的下一波車身電子應用。
該汽車控制器系列的先進且經濟高效的主機處理器內核符合Power Architecture嵌入式類別，僅實施VLE(可變長度編碼)APU，從而提高了代碼密度。它的工作速度高達64 MHz，提供針對低功耗優化的高性能處理。它利用當前電源架構器件的可用開發基礎設施，并由軟件驅動程序、操作系統和配置代碼支持，以協助用戶實施。
功能
高性能64MHz e200z0h CPU：
32位Power Architecture?技術
高達60 DMIP
可變長度編碼 (VLE)
存儲器：
高達512KB代碼閃存，帶ECC
64KB數據閃存，帶ECC
高達48KB SRAM，帶ECC
8區內存保護單元 (MPU)
中斷：
16個優先級
非屏蔽中斷 (NMI)
高達34個外部中斷，包括18個喚醒線路
GPIO：
45(LQFP64)、75(LQFP100) 和 123(LQFP144)
計時器單元：
6通道32位周期性中斷計時器
4通道32位系統計時器模塊
軟件看門狗計時器
實時時鐘計時器
16-t計數器時間觸發I/O：
高達56個通道，具有PWM/MC/IC/OC
通過CTU進行ADC診斷
通信接口：
多達6個FlexCAN接口（2.0B活動），每個接口64個消息對象
高達4個LINFlex/UART
3 DSPI/I2C
5V或3.3V單電源
10位模數轉換器 (ADC)，多達36個通道：
通過外部多路復用可擴展到64個通道
個人轉換寄存器
交叉觸發單元 (CTU)
專用照明診斷模塊：
高級PWM生成
時間觸發診斷
PWM同步ADC測量
時鐘生成：
4MHz至16MHz 快速外部晶體振蕩器 (FXOSC)
32kHz慢速外部晶體振蕩器 (SXOSC)
16MHz快速內部RC振蕩器 (FIRC)
128kHz慢速內部RC振蕩器 (SIRC)
軟件控制FMPLL
時鐘監視單元 (CMU)
窮舉調試能力：
所有設備上Nexus1
仿真封裝上Nexus2+ (LBGA208)
低功耗能力：
超低功耗待機，具有RTC、SRAM 和CAN監控
快速喚醒方案
工作溫度范圍：-40°C至125°C

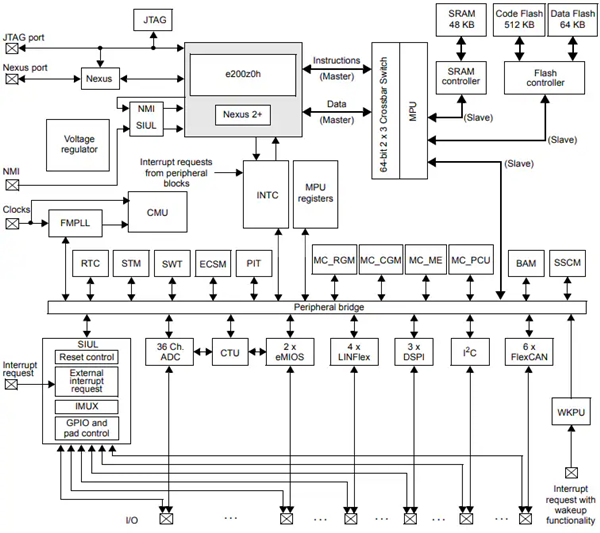

框圖
