STGAP2SICSNTR——用于SiC MOSFETs的電流隔離4 A單柵極驅動器
產品說明：
STGAP2SICSN單柵極驅動器在柵極驅動通道、低壓控制和接口電路之間提供電流隔離。STGAP2SICSN具有4A能力和軌到軌輸出，適用于中等功率和大功率應用，如工業應用中的電源轉換和電機驅動器逆變器。該柵極驅動器有兩種不同配置可選。
STGAP2SICSN 4A單通道柵極驅動器有兩種不同配置可選。第一種配置提供獨立的輸出引腳，允許使用專用柵極電阻器進行獨立的導通和關斷優化。第二配置具有單輸出引腳和米勒鉗位功能，可防止半橋拓撲中快速換向時的柵極尖峰。兩種格式均可為外部元件提供較高的靈活性和較少的物料清單。
STGAP2SICSN集成了保護功能，包括針對SiC MOSFET優化值的UVLO和熱關斷，從而可高效設計高可靠性系統。通過雙輸入引腳選擇控制信號極性，可以實施硬件互鎖保護，可在控制器發生故障時避免交叉?zhèn)鲗?。輸入至輸出傳播延遲結果包含在75ns以內，可提供較高的PWM控制精度?？商峁┐龣C模式，降低空閑功耗。
特性
高達1700V高壓軌
驅動器電流能力：4A拉電流/灌電流（25°C時）
dV/dt瞬變抗擾性：±100V/ns，全溫度范圍內
整體輸入-輸出傳播延遲：75ns
獨立的拉電流和灌電流選項，可簡化柵極驅動配置
4A米勒鉗位專用引腳選項
UVLO功能
柵極驅動電壓高達26V
3.3V、5V TTL/CMOS輸入，帶遲滯
高溫關斷保護
待機功能
4.8kVPK 隔離
窄體SO8
應用
電機驅動器，用于家用電器、工廠自動化、工業驅動器和風機
600V/1200V逆變器
電池充電器
感應加熱
焊接
UPS
電源裝置
直流-直流轉換器
功率因數校正

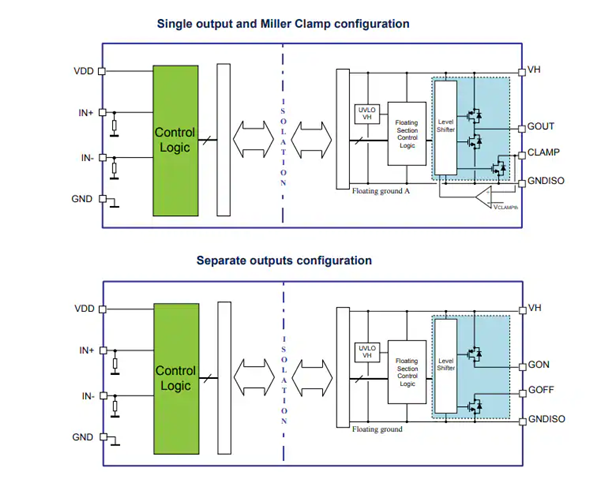

框圖
