Renesas RX26T 32位微控制器是5V兼容器件，在單個芯片上通過磁場定向控制 (FOC) 和功率因數校正 (PFC) 控制實現雙電機控制。RX26T RXv3內核是第三代RX CPU內核（120MHz工作頻率），閃存支持120MHz讀取操作，三角函數單元 (TFUv2) 可提供更高計算性能。
R5F526TFDGFM是一款適用于雙電機控制和PFC控制的32位微控制器。
概述：
Renesas RX26T 32位微控制器是5V兼容器件，在單個芯片上通過磁場定向控制 (FOC) 和功率因數校正 (PFC) 控制實現雙電機控制。RX26T RXv3內核是第三代RX CPU內核（120MHz工作頻率），閃存支持120MHz讀取操作，三角函數單元 (TFUv2) 可提供更高計算性能。
RX26T微控制器支持120MHz PWM（三相互補x2通道+單相互補x2通道）定時器功能，模擬功能由３個12位模數轉換器單元提供（2個單元帶有3通道同步采樣和保持電路）。
RX26T系列包括：
? 保證振蕩精度±1.0%（-20°C ≤ Ta）的HOCO
? 數據閃存
? 單端PGA
? 比較器
? 采用緊湊型QFN封裝的其他元器件（由于元器件數量減少，節省空間）
此外，該器件還包括實現高速器件間通信的CAN-FD和支持更快數據傳輸?shù)膶崿F(xiàn)與傳感器高速通信的I3C Basic。閃存具有雙組配置和BGO/SWAP功能，允許在不停止系統的情況下重寫固件。可信安全I(xiàn)P-Lite集成了基本管理功能和加密引擎，降低了從系統泄漏信息的風險。

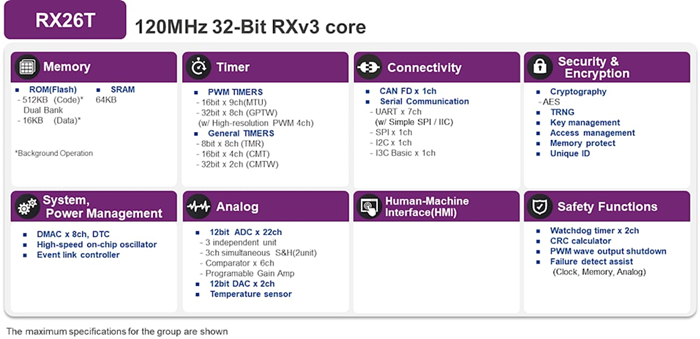

特性
120MHz CPU RXv3內核 (721 CoreMark)
具有單精度FPU、批處理寄存器保存功能，可實現更快的中斷響應、三角函數加速器 (TFUv2)
工作溫度范圍：-40°C至+105°C
高達512KB閃存（120MHz讀取訪問、雙組功能），高達64KB SRAM
可存儲EEPROM等數據的16KB數據閃存
12位模數轉換器x 3-單元、12位數模轉換器x 2通道
比較器x 6通道、單端PGA x 6通道
120MHz PWM
3相互補x 2通道、5相互補x 1通道、單相互補x 8通道
高分辨率PWM x 4通道，時序調整低至260ps（皮秒）
高速片上振蕩器精度：±1.0%
可信安全I(xiàn)P-Lite (AES/TRNG)
CAN FD（符合ISO 11898-1：2015標準，最大5Mbps）
I3C Basic（最大10Mbps）
應用
帶圖騰柱交錯PFC的數字電源轉換
交流/直流電源，具有圖騰柱交錯PFC，可提供高效率和低紋波
高效LLC諧振直流/直流轉換器支持各種輸出電壓
高性能MCU，具有用于電源控制和保護的專用外設，實現高端算法
完整的解決方案，包括驅動器和耦合器
