供應瑞薩8A34043E-000NBG8具有四個獨立定時通道的通用頻率轉換器IC！
說明：
Renesas/IDT 8A34043四通道通用頻率轉換器可通過其參考輸入生成同步或異步時鐘。這些轉換器設有各種工具，用于管理公共通信協議的時序參考、時鐘轉換和時序路徑。另外，該器件還支持多個獨立的定時通道，用于時鐘生成、抖動衰減和通用頻率轉換。
8A34043可用于同步通過背板或其他介質與同步源連接的通信端口、線卡或子卡。輸入到輸入、輸入到輸出和輸出到輸出的相位偏移均可實現精確管理。該器件輸出超低抖動時鐘，可直接同步運行速率高達28Gbps的SERDES，包括CPRI/OBSAI、SONET/SDH和PDH接口。8A34043轉換器非常適合用于任何合成器或抖動衰減器應用，包括光傳輸網絡 (OTN) 和同步以太網 (SyncE) 系統。
特性：
四個獨立的定時通道
抖動輸出低于150fs RMS（典型值）
數字PLL (DPLL) 鎖定到1kHz至1GHz之間的任何頻率
DPLL/數控振蕩器 (DCO) 產生0.5Hz至1GHz之間的任何頻率
DCO輸出可與任何DPLL或DCO的輸出實現相位和頻率對齊
支持多達8個差分或16個單端參考時鐘輸入
器件需要晶體振蕩器或基諧模晶體：25MHz至54MHz
支持多達12個差分輸出或24個LVCMOS輸出
參考監視器根據LOS、活動、頻率監視和/或LOS輸入引腳限定/取消參考資格
自動參考選擇狀態機根據參考監視器、優先級表、回復/非回復和其他可編程設置為每個DPLL選擇活動參考
可選的XO_DPLL輸入支持更寬范圍的XO、TCXO或OCXO頻率（1MHz到150MHz），適用于需要具有高穩定性的本地振蕩器的應用
串行處理器端口支持1MHz I2C或50MHz SPI
該器件可在重置后通過以下方式自動配置：
內置客戶可編程一次性可編程存儲器
通過單獨的I2C主端口實現的標準外部I2C EPROM
應用：
? 內核和接入IP交換機/路由器
? 同步以太網設備
? 10Gb、40Gb和100Gb以太網接口
? 用于4.5G和5G網絡設備的無線基礎設施
? OTN多工轉發器和線路卡

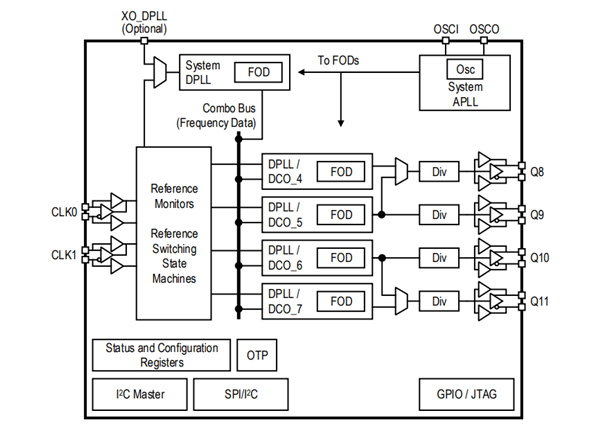

8A34043E-000NBG8功能框圖
