介紹
德州儀器 (TI) 的體聲波 (BAW) 是一種微諧振器技術，能夠?qū)⒏呔?BAW 諧振器直接集成到具有超低抖動時鐘電路的封裝中。與其他硅基制造工藝一樣，BAW 完全由 TI 工廠設計和制造。

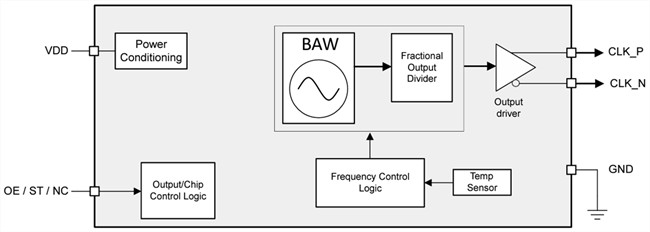

LMK6DA05184ADLER器件是一款51.84 MHz 超低抖動固定頻率振蕩器，融合了 BAW 作為諧振器源。該器件根據特定運行模式進行出廠編程，包括頻率、電壓、輸出類型和功能引腳。LMK6x 帶有高性能分?jǐn)?shù)分頻器，能夠產生指定范圍內的任何頻率，提供可滿足所有頻率需求的單個器件系列。
憑借高性能時鐘、機械穩定性、靈活性和小型封裝選項，此器件非常適用于電信、數據以及企業網絡和工業應用中使用的高速 SERDES 內的參考時鐘和核心時鐘。
特性
高性能差分、單端輸出振蕩器，支持以下范圍內的任何固定頻率：
LMK6D：1至400MHz、LVDS輸出
超低抖動
LMK6D：頻率為156.25MHz時RMS抖動典型值為100fs，最大值為125fs（12kHz至20MHz）
±25ppm的總頻率穩定性（考慮10年老化和所有其他因素）
超小型業界通用DLE和DLF封裝
支持?jǐn)U展工業溫度等級
LMK6D：–40°C至85°C
集成LDO，具有穩健的電源抗噪能力
500kHz紋波時PSRR為–72dBc
啟動時間：< 5ms
頻率：51.84 MHz
器件可支持1MHz至400MHz之間的任何頻率
應用
? 56G/112G PAM4 時鐘
? 100G/200G/400G/800G 光纖傳輸網絡和相干光學元件
? 網絡設備、交換機、路由器、線路卡、SAN、數據中心和基帶單元 (BBU)
? 符合 PCIe 第 1 代到第 6 代標準的參考時鐘
? 工業應用
? 測試和測量
? ASIC、FPGA、MCU 參考時鐘
? 高性能晶體振蕩器替代產品
