MCS1800GS-25是一款3.3V、線性霍爾效應電流傳感器，寬溫范圍內的精度為 ±3%。

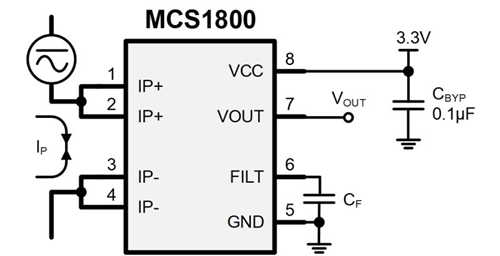

電路圖
介紹：
MCS1800 是一款線性霍爾效應電流傳感器，用于實施 AC 或 DC 電流采樣。霍爾傳感器陣列為差分式，可以抵消任何雜散磁場。具有低電阻的原邊導體允許電流在包含高精度霍爾效應傳感器的 IC 附近流動。該電流產生磁場，由集成的霍爾效應傳感器在兩個不同的點感應。然后，這兩個點之間的磁場差被轉換成與施加的電流成比例的電壓。
旋轉電流技術適用于低穩定偏移應用。主導電路徑的引腳和傳感器引線之間實現電流隔離，因此 MCS1800 可以取代光隔離器或其他隔離裝置。MCS1800 最大限度地減少了現有標準外部元器件的使用。該器件的小尺寸封裝可以節省板空間，使其非常適合空間有限的應用。
特性
3.3V 單電源供電
采用差分式傳感方法避免外部磁場干擾
200VRMS 工作電壓，可實現基本隔離
工作溫度范圍：-40°C 至 +125°C
1.2mΩ 內部導通電阻
±12.5A 和 ±25A 范圍
可調帶寬高達 100 kHz
4μs 輸出上升時間
電源電壓按比率輸出
輸出與 AC 或 DC 電流成正比
精度由工廠校準
無磁滯現象
電流導體到晶圓之間的集成屏蔽抑制電容耦合（高達 10V/ns）
采用 SOIC-8 封裝
應用
? 電機控制
? 汽車系統
? 負載檢測和管理
? 開關模式電源
? 過流故障保護
