LTC2184CUP是（Analog Devices Inc.）推出的16位雙通道模數轉換器（ADC），支持105Msps采樣速率，具備低功耗特性。以下是其核心特性：
兩通道同時采樣 ADC
76.8dB SNR
90dB SFDR
低功率：370mW / 308mW / 200mW (總值)
185mW / 154mW / 100mW (每通道)
單 1.8V 電源
CMOS、DDR CMOS 或 DDR LVDS 輸出
可選的輸入范圍：1VP-P 至 2VP-P
550MHz 滿功率帶寬 S/H (采樣及保持)
任選的數據輸出隨機函數發生器
任選的時鐘占空比穩定器
停機和打盹模式
用于配置的串行 SPI 端口
64 引腳 (9mm x 9mm) QFN 封裝
概述

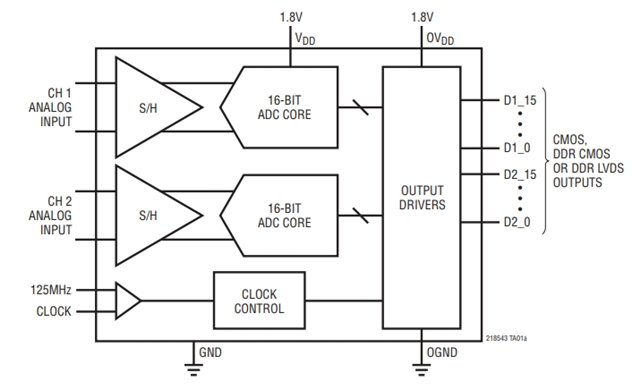

LTC2184CUP是雙通道同時采樣 16 位 A/D 轉換器，專為對高頻、寬動態范圍信號進行數字化處理而設計。LTC2184CUP非常適合要求苛刻的通信應用，其 AC 性能包括 76.8dB SNR 和 90dB 無寄生動態范圍 (SFDR)。0.07psRMS 的超低抖動實現了 IF 頻率的欠采樣和卓越的噪聲性能。
LTC2184CUP的DC 規格包括整個溫度范圍內的 ±2LSB INL (典型值)、±0.5LSB DNL (典型值) 和無漏失碼。轉換噪聲為 3.4LSBRMS。
LTC2184CUP的數字輸出可以是全速率 CMOS、雙倍數據速率 CMOS 或雙倍數據速率 LVDS。一個單獨的輸出電源提供了 1.2V 至 1.8V 的 CMOS 輸出擺幅。
LTC2184CUP可以利用一個正弦波、PECL、LVDS、TTL 或 CMOS 輸入對 ENC+ 和 ENC– 輸入進行差分或單端驅動。一個任選的時鐘占空比穩定器在全速和多種時鐘占空比條件下實現了高性能。
應用場景
LTC2184CUP適用于需高精度、低功耗的場景，如：
通信
蜂窩基站
軟件定義無線電
便攜式醫學成像
多通道數據采集
非破壞性測試
如需LTC2184CUP模數轉換器，可通過訪問官網（www.cyprusfundmanagement.com）在線聯系明佳達電子。
電話咨詢：86-755-83294757
企業QQ：1668527835/ 2850151598/?2850151584/ 2850151585
服務時間：9:00-18:00
聯系郵箱：chen13410018555@163.com/sales@hkmjd.com
公司地址：廣東省深圳市福田區振中路新亞洲國利大廈1239-1241室
CopyRight?2022 版權歸明佳達電子公司所有 粵ICP備05062024號-12
官方二維碼
友情鏈接:
最新資訊

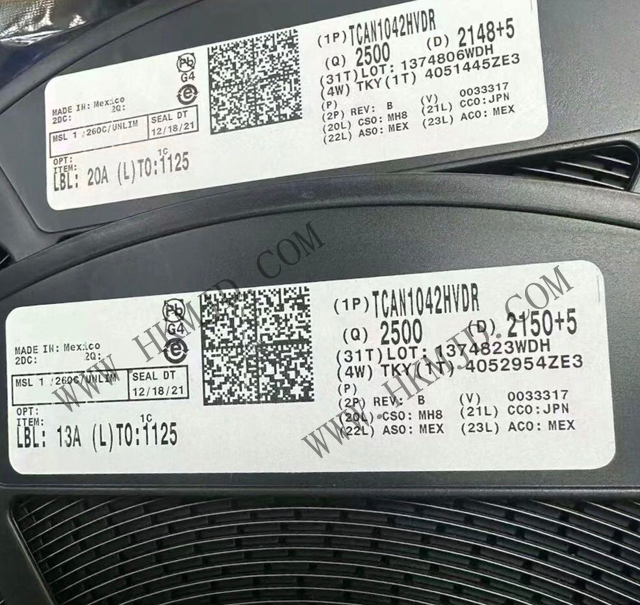

![[供應] TCAN1042HVDR (TI) 高速 CAN 收發器，SOIC-8](/upload/202507/17/202507171723232704.jpg)
