MAX25512BATGA是（Maxim）推出的四通道低電壓 LED背光驅動器 ，專為汽車和顯示設備設計。以下是其核心特性：
啟動后，可工作在低至3V的電池電壓
Boost轉換器支持較寬的占空比工作，允許低壓輸入
Boost或SEPIC電流模式DC/DC控制器
400kHz至2.2MHz工作頻率范圍
支持擴頻模式
可同步外部時鐘
LED驅動電流
每路提供高達120mA的輸出電流
較低的OUT_調節電壓，實現最佳效率
可選擇輸出相移
I2C控制，增強靈活性
16667:1調光比 @ 200Hz
NTC輸入，高溫下實現LED折返式限流
支持混合調光
支持可編程自動漸變調光
利用I2C和FLTB輸出提供詳細診斷
LED短路或開路
熱關斷
輸出欠壓
小尺寸、4x4mm TQFN封裝
AECQ100 1級認證
產品詳情

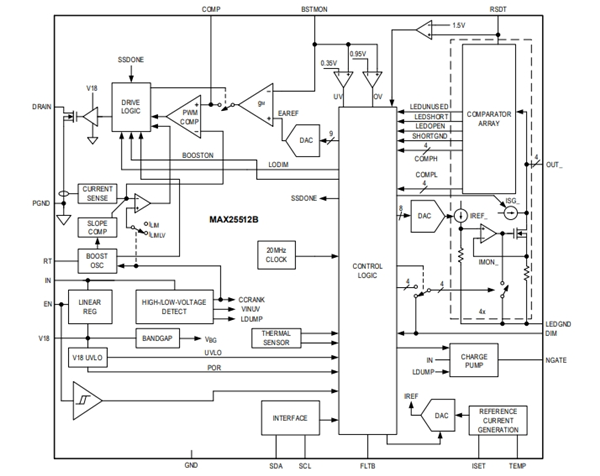

MAX25512BATGA器件是一款四通道白光LED背光驅動器，內部集成電流模式升壓轉換器，工作在400kHz至2.2MHz開關頻率范圍，并采用擴頻技術。用戶可選則輸出通道移相工作，以進一步降低電磁干擾(EMI)。
MAX25512BATGA器件可為每通道提供高達120mA的電流，并提供一路用于驅動外部nMOS開關的控制輸出。啟動后，能夠工作在低至3V電壓。
MAX25512BATGA具有一個I2C接口，提供非常靈活的控制和診斷功能。
MAX25512BATGA采用小尺寸TQFN封裝，工作在-40°C至+125°C溫度范圍。
應用領域
MAX25512BATGA主要用于汽車領域，包括：
汽車儀表盤
汽車中央信息顯示屏
汽車抬頭顯示
基本參數
類型：DC DC 控制器
拓撲：SEPIC，升壓
內部開關：是
輸出數：4
電壓 - 供電（最低）：3V
電壓 - 供電（最高）：36V
電壓 - 輸出：-
電流 - 輸出/通道：120mA
頻率：400kHz ~ 2.2MHz
調光：I2C
應用：背光
工作溫度：-40°C ~ 125°C
等級：汽車級
資質：AEC-Q100
安裝類型：表面貼裝型
封裝/外殼：24-TQFN
